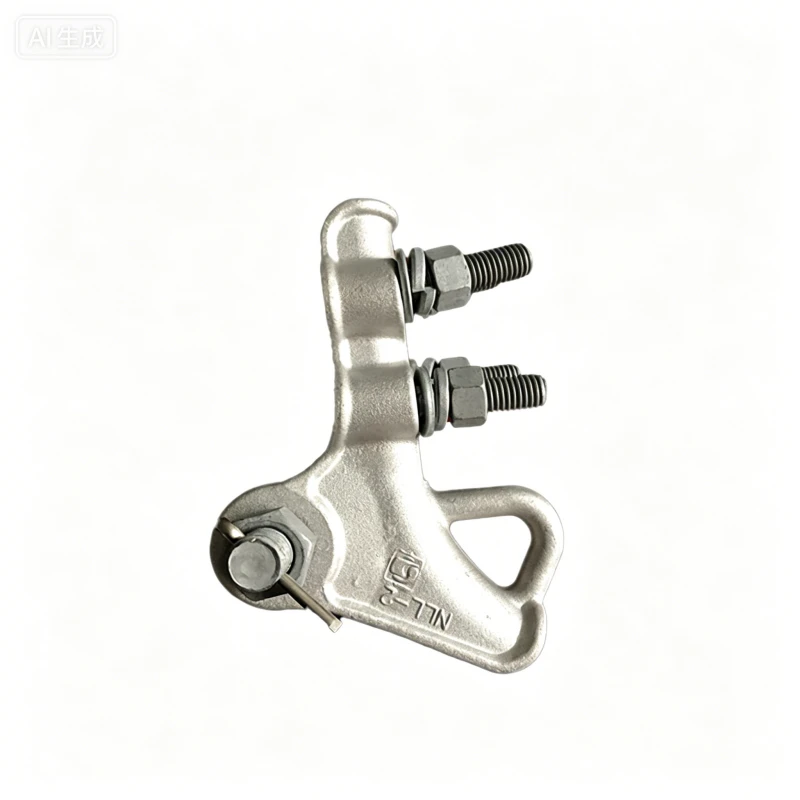

Натяжной зажим из алюминиевого сплава NLL

Натяжной зажим из алюминиевого сплава серии NLL — болтовый тупик для контактных труб

Болтовые зажимы серии NLL — это крепкие тупиковые конструкции из алюминиевого сплава, предназначенные для завершения и натяжения алюминиевых проводников (AAC) и ACSR со стальными сердечниками на контактных и распределительных линиях 10–35 кВ. Идеально подходит для деформации, угла и тупиковых полюсов в сетях распределения электроэнергии.

Ключевые особенности

• ✅ Высокая механическая прочность: 40–100 кН MBL (минимальная нагрузка на разрыв), прочность захвата ≥95% от прочности, установленной проводником.

• ✅ Корпус из премиального алюминиевого сплава: коррозионно-устойчивый, лёгкий, совместим с алюминиевыми проводниками для предотвращения электрохимической коррозии.

• ✅ Конструкция с болтами: 2–4 U-образных болта (горячо оцинкованная сталь класса 6,8), равномерное давление, без повреждений проводника.

• ✅ Широкий диапазон проводников: подходит для алюминиевых/ACSR-проводников диаметром 1–29 мм (16–400 мм²).

• ✅ Установка без инструмента: болты, которые можно затягивать вручную; никаких специальных инструментов или резки не требуется.

• ✅ Долгий срок службы: ≥25 лет наружной долговечности; Анодированное покрытие для прибрежных и влажных условий.

• ✅ Совместимый с утеплительными крышками: Опциональный утеплительный чехол NLLZ для безопасности на живой линии.

• ✅ Соответствует стандартам IEC и GB: соответствует стандартам IEC 61284, GB/T 2314.

Применение

• Воздушные линии передачи и распределения 10–35 кВ

• Алюминиевые проводники (AAC) и ACSR с стальными сердечниками

• Тензовые столбы, угловые столбы, тупиковые столбы

• Сети распределения электроэнергии, подключения подстанций

• Проводники с антенными связями (ABC) и изолированные алюминиевые провода

Материал

• Корпус/Кипер: высокопрочный алюминиевый сплав (литый)

• U-болты/гайки: горячо оцинкованная сталь (класс 6.8)

• Разделённый штифт: нержавеющая сталь (AISI 304)

• Поверхностное покрытие: анодированный алюминий

Стандарты и сертификации

• CE, RoHS, ISO 9001

• IEC 61284, GB/T 2314, BS, ANSI

Технические параметры

• Номинальный напряжение: 10–35 кВ

• Угол линии: ≤90° (тупик)

• Цвет: серебристый (анодированный)

• Установка: прикручивается, затягивается вручную

• Срок службы: ≥25 лет
